  Mn-Zn Material Characteristics

Mn-Zn Ferrite Material Characteristics
CHARACTERISTICS¡¡ 2K 2KB 2KB1 5K 7K 10K
INITIAL PERMEABILITY          ui¡¡ 2000¡À20% 2500¡À25% 2300¡À25% 5500¡À25% 7000¡À25% 10000¡À30%
SATURATION
FLUX DENSITY
 BS		 25¡ãC mT 480(800A/m) 510(1194A/m) 510(1194A/m) 420(800A/m) 400(800A/m) 400(1194A/m)
100¡ãC mT 360 390 390
REMANENCE   Br mT 120 117 95 150 90 90
COERCIVITY  Hc A/m 16 12 14.3 8 10.4 7.2
DISACOOMMODATION FACTOR DF x10-6  ¡Ü8          ¡Ü3  ¡Ü 3  ¡Ü2
RELATIVE
TEMPERATURE
CONFICIENT
¦ÁF		 x10-06/¡ãC       0~1.5
(20~60¡ãC)		 0~1.5
(-30~20¡ãC)

0~2
(20~55¡ãC)

 -0.5~1.5
(-30~20¡ãC)

-0.5~1.5
(20~70¡ãC)
 tan¦Ä/uiac
RELATIVE LOSS FACTOR		 x10-6            ¡Ü15
(100KHZ)		  ¡Ü7
(10KHZ)		  ¡Ü7
(10KHZ)
 POWER   LOSS
25KHZ  200mT
PCV		 25¡ãC Kw/m3 168 140 105
60¡ãC 140 95 75
100¡ãC 154 110 70
 POWER   LOSS
100KHZ  200mT
PCV		 25¡ãC Kw/m3     800 600
60¡ãC    600 460
100¡ãC    700 410
CURIE TEMPERATURETc ¡ãC 210 230 215  >135  >125  >120
RESISTIVITY    ¦Ñ   ¦¸ 6 9 6 0.3 0.03 0.05
DENSITY            d Kg/cm3 4.8 4.8 4.8 4.9 4.9 4.9
¡¡

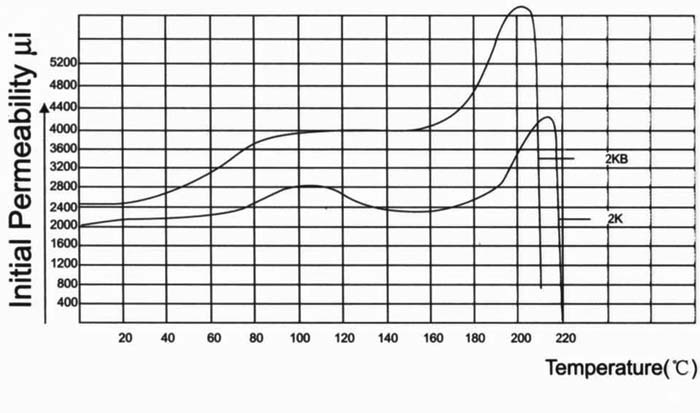

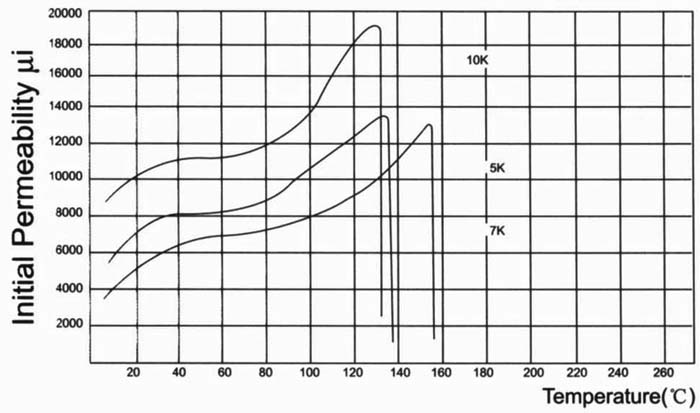

Initial Permeability Vs. Temperature

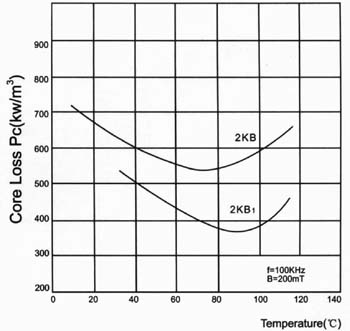

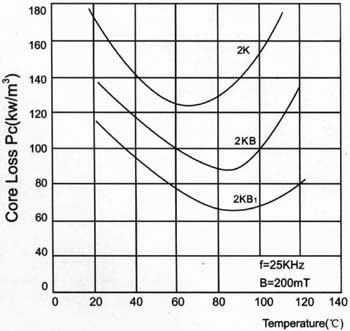

Core Loss Vs. Temperature

GO TOP
 Ni-Zn Material Characteristics

Ni-Zn Ferrite Material Characteristics
Property Symbol Unit 10 20 40 40A 100 100A 250 500 750 1K 1.5K
Operation Frequency Range f MHz <150 <80 <60 <35 <35 <10 <10 <2 <1.5 <1.5 <1.0
Initial Permeability ui ¡¡ 10¡À20% 20¡À20% 40¡À20% 45¡À20% 100¡À20% 100¡À20% 250¡À20% 500¡À20% 750¡À20% 1000¡À20% 1500¡À20%
Relative
Loss  Factor		  tan¦Ä/ui 10-6 ¡Ü600
7.95MHz		 ¡Ü330
2.52MHz		 ¡Ü80
2.52MHz		 ¡Ü100
2.52MHz		 ¡Ü80
2.52MHz		 ¡Ü55
2.52MHz		 ¡Ü40
795KHz		 ¡Ü30
100KHz		 ¡Ü25
100KHz		 ¡Ü40
100KHz		 ¡Ü30
100KHz
Relative
Temperature coefficient		 ¦Áut 10-6
1/k		 ¡Ü150
(20~60¡æ)		 ¡Ü15
(20~60¡æ)		 ¡Ü25
(20~60¡æ)		 ¡Ü8
(-5~45¡æ)		 ¡Ü10
(20~60¡æ)		 ¡Ü4.5
(-5~45¡æ)		 ¡Ü6
(20~60¡æ)		 ¡Ü8
(20~60¡æ)		 ¡Ü4
(20~60¡æ)		 ¡Ü5
(-5~45¡æ)		 ¡Ü4
(20~60¡æ)
Saturation
Flux  Density		 Bs mT ¡¡ 270
(4000A/m)		 300
(4000A/m)		 300
(4000A/m)		 350
(4000A/m)		 300
(4000A/m)		 370
(1600A/m)		 300
(1600A/m)		 310
(1600A/m)		 350
(4000A/m)		 280
(1600A/m)
Curie Temperature Tc ºC >460 >400 >350 >400 >350 >300 >250 >150 >150 >150 >100
Resistivity ¦Ñ  .m 105 104 104 104 104 104 104 105 105 105 105
Density d kg/m3
*103		 4.5 4.5 4.5 4.5 4.5 4.5 4.6 5.0 5.0 5.0 4.8

¡¡
